产品中心

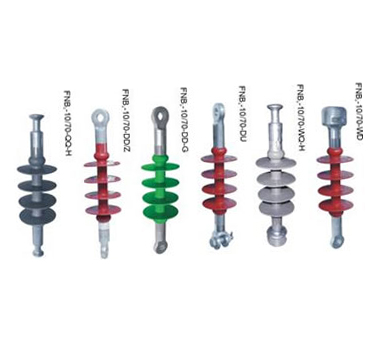

  • 复合耐张绝缘子
  • 所属类别:产品 > 高压绝缘子
  •       全国免费热线:
    400-820-7720
  •       电话:021-67752215
  • 分享:
□概述
复合耐张绝缘子适用于污秽地区,尤其在重污秽地区使用,其抗张强度高,防污性能好,安装使用方便等,采用各种金具联结结构,与线路金具连接紧凑。

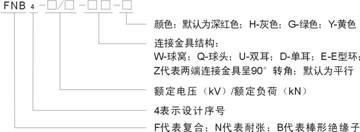

□产品型号说明

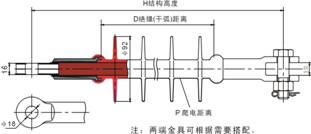

□结构示意图

□技术参数表
规格型号 额定电压kV

客定机械拉伸负荷 KN

结构高度H(mm) 最小电弧距离h(mm) 最小公称爬电距离h(mm) 雷电全波冲击耐受电压kV 工频湿耐受电压1minkv
FNB4-1/70-XX 1~3 70 260±10 80 225 45 18
FNB4-6/70-XX 6 70 300±10 120 325 60 25
FNB4-10/40-XX 10 40 320±10 160 425 95 45
FNB4-10/70-XX 10 70 340±10 160 425 95 45
FNB4-10/100-XX 10 100 370±10 160 425 95 45
FNB4-15/70-XX 15 70 380±10 200 525 115 60
FNB4-20/70-XX 20 70 420±10 240 625 150 65
FNB4-20/100-XX 20 100 450±10 240 625 150 65
FNB4-24/70-XX 24 70 460±10 280 725 170 75
FNB4-24/100-XX 24 100 490±10 280 725 170 75
FNB4-28/70-XX 28 70 500±10 320 825 190 85
FNB4-33/70-XX 33 70 540±10 360 925 205 90
FNB4-35/70-XX 35 70 610±10 420 1050 230 95
FNB4-35/100-XX 35 100 640±10 420 1050 230 95

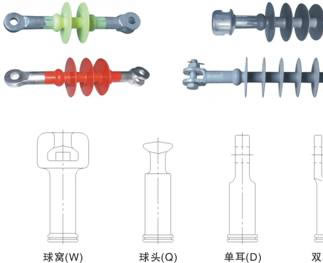

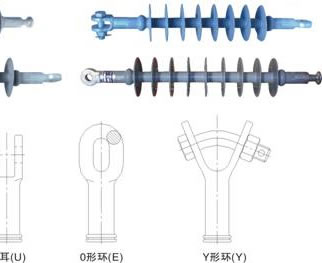

□两端连接金具种类表
附加字母表-XX WQ WD WU QQ DU DD UU UE EE
代表金具 球窝-球头 球窝-单耳 球窝-双耳 球头-球头 单耳-双耳 单耳-单耳 双耳-双耳 双耳-环型 环型-环型
连接标记 16-16 16-7 16-7 16-16 7-7 7-7 7-7 7-7 7-7
请根据两端要求的金具在型号中注明附加字母:2、可根据用户的要求制定和搭配两面三刀端金具:3、硅橡胶颜色红色为默认,也可以选择灰、绿、兰、黑等颜色。
